"K3V112" na natpisnoj pločici ne ukazuje na popis dijelova. Kawasaki izrađuje pumpu kao jednu, tandem ili paralelnu jedinicu, u smjeru kazaljke na satu i suprotno-smjeru kazaljke na satu, sa ili bez priključnog vratila. Prodavači dijelova navode nekoliko klinova pogonske-osovine, nagibnih-dužina zatika i tipova pilot-pumpi pod istim nazivom. U tim varijantama narudžba dijelova pumpe K3V112 pođe po zlu, čak i kada je naziv dijela točan.
Ovaj je vodič namijenjen radionicama za popravak, kupcima dijelova i voditeljima održavanja koji već znaju da imaju K3V112 i trebaju odlučiti što kupiti. Pokriva koji dijelovi pripadaju kojem sklopu, koji se mijenjaju s verzijom pumpe, kako usporediti komplet brtvi, rotirajuću grupu, pojedinačne dijelove i zamjensku pumpu te što je pumpi potrebno nakon što se ponovno sastavi. Ne pokriva korake rastavljanja ili podešavanja regulatora. U Kawasakijevom katalogu stoji da se pumpa ne smije rastavljati bez njegovog odobrenja, a tamo gdje je to neizbježno, samo od strane ovlaštene osobe, tako da taj posao ide uz servisni priručnik koji se izdaje baš za vaš model.
Otkrivanje: Sheungchak isporučuje nove zamjenske pumpe koje nisu-OEM i nije povezan s Kawasaki Heavy Industries. "K3V112" se ovdje koristi samo za identifikaciju pumpe.

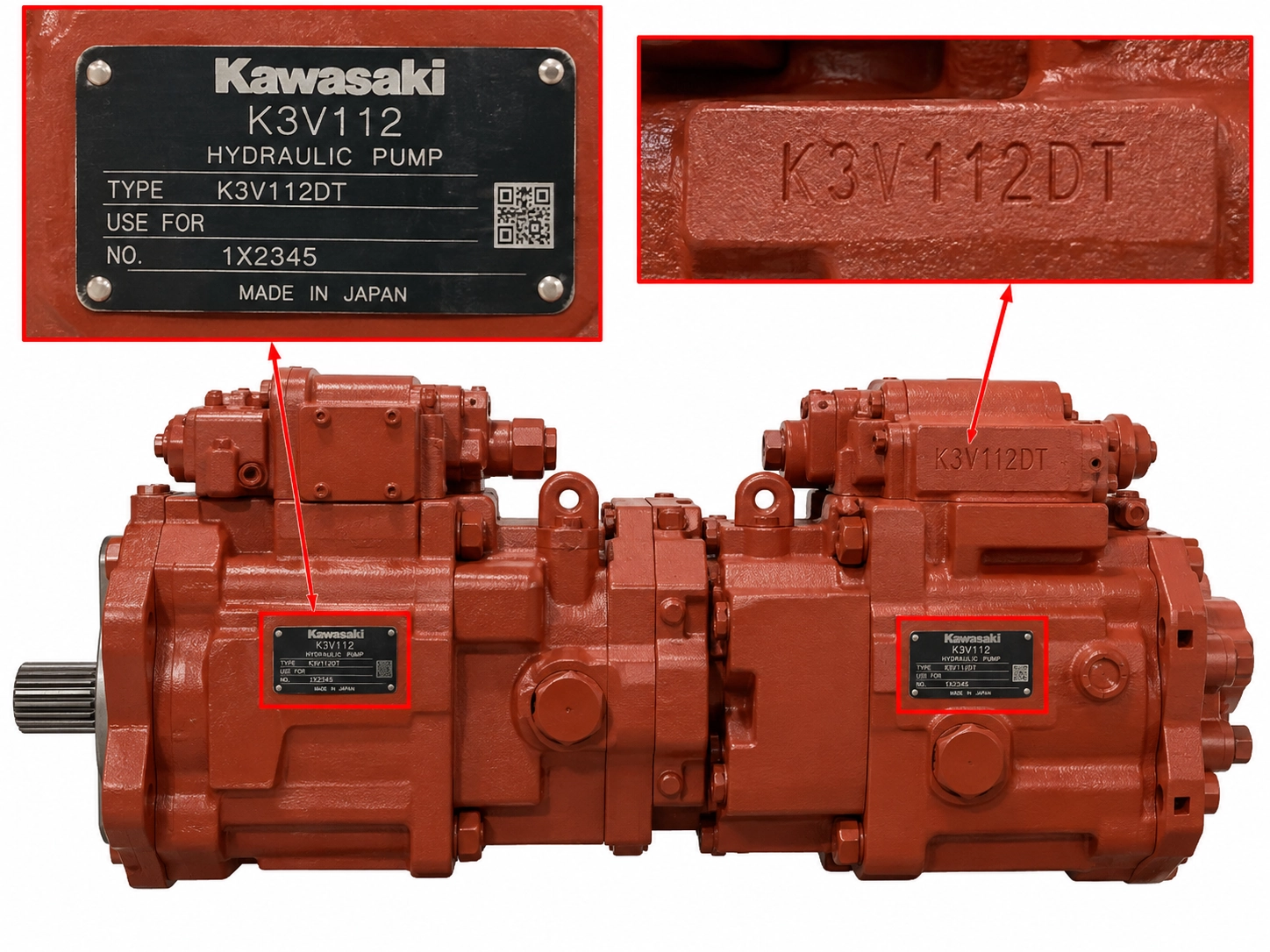

Koju K3V112 pumpu imate?
Znakovi nakon "K3V112" odlučuju koji se popis dijelova primjenjuje, stoga zabilježite cijeli kod modela prije nego što pogledate bilo koji dio. Kawasakijev K3V/K5V katalog postavlja kodne pozicije ovim redoslijedom (Kawasaki Heavy Industries, katalog KPM1410, listopad 2014).
| Položaj koda | Opcije u Kawasaki katalogu | Zašto je to važno kod naručivanja |
|---|---|---|
| Konfiguracija pumpe | S=jednostruka, DT=tandem dvostruka pumpa, DP=paralelna dvostruka pumpa | Postavlja koliko rotacijskih grupa pumpa ima i jesu li dijelovi navedeni kao prednji i stražnji |
| Pomoćna opcija | Bez slova=standard, P=s priključnim vratilom, H=s centrifugalnom pumpom | Dodaje dijelove izvan glavne pumpe, tako da popis K3V112DTP nije isti kao popis K3V112DT |
| Kod dizajna pumpe | Broj | Identificira reviziju dizajna; citirajte ga u cijelosti |
| Rotacija | R=u smjeru kazaljke na satu, L=suprotno-u smjeru kazaljke na satu, gledano s kraja osovine | Odlučuje koji uručeni dijelovi odgovaraju |
| Kodeks regulatora i kodeks dizajna regulatora | Kratki kod kao što je 2N ili 9N, iza kojeg slijedi broj | Identificira regulator; citat oba bez skraćivanja |
Nije svaka opcija ponuđena u svakoj veličini. Za veličinu 112, dijagram asortimana u katalogu prikazuje K3V112S, K3V112DT, K3V112DTP i K3V112DP. Njegov sažetak regulatora povezuje kodove regulatora s vrstama upravljanja kao što su ukupna konjska snaga, negativni protok, pozitivni protok i kontrola-očitavanja opterećenja. Dobavljač treba kod kako je ispisan, a ne vaše čitanje.
Za orijentaciju, Kawasaki navodi seriju s nazivnim 34,3 MPa i vršnim tlakom od 39,2 MPa, te veličinu 112 s maksimalnom -brzinom samousisavanja od 2360 min⁻¹ (Kawasaki Heavy Industries). Katalog pridaje uvjete toj brzini: maksimalni pomak i usisni tlak od -0,01 MPa ili više. Ovo su ocjene pumpi, a ne prihvatljive vrijednosti za dijelove.
Ako natpisna pločica nedostaje ili je nečitljiva, naš vodič zaidentificiranje hidrauličke pumpe s njezine natpisne pločicepokriva rezervne metode.
Dijelovi pumpe K3V112 prema montažnoj skupini
Naručivanje je lakše, a ponude je lakše usporediti kada su dijelovi grupirani po sklopu umjesto da su navedeni jedan po jedan. Grupiranje u nastavku je naše, izgrađeno od naziva dijelova u tablicama dijelova koje su objavili prodavači. To je orijentacijska karta, a ne popis materijala. Brojevi stavki i količine po-pumpi moraju potjecati iz popisa dijelova za vaš točan kod modela.
| Montažna grupa | Glavni dijelovi | Što treba znati prije naručivanja |
|---|---|---|
| Rotarijanska grupa | Blok cilindra, sklopovi klipa i papuče, postavljena ploča (također nazvana sigurnosna ploča), sferična čahura (kuglična vodilica), cilindrične opruge | Dvostruka pumpa ima dva; zabilježite s koje pozicije dolazi svaki dio |
| Ploča ventila i blok ventila | Ploča ventila, blok ventila, povratni ventili | Prodavači navode blok cilindra i ploču ventila zajedno kao sklop, u desno-i lijevo-verzijama |
| Grupa zakretnih ploča | Zakretna ploča, nagibna čahura, podna ploča, nosač zakretne ploče, nagibni klin, servo klip | Sklop klina za naginjanje naveden je u više duljina |
| Vratila i ležajevi | Prednja i stražnja pogonska vratila, klinasta spojka, valjkasti i igličasti ležajevi, odstojnici ležajeva | Broj klinastih zuba varira |
| Regulator | Kompletan sklop regulatora | Identificiran kodom regulatora; tandem pumpa nosi jedan po pumpi |
| Pomoćna pumpa i PTO | Zupčasta pumpa, PTO dijelovi | Navedeno u nekoliko vrsta |
| Brtve | O-prstenovi i brtve vratila | Provjerite koju konfiguraciju crpke komplet pokriva |
Varijante koje uzrokuju pogrešne narudžbe
Četiri vrste dijelova prodaju se u više od jedne verzije, a svaki treba provjeriti u odnosu na stari dio prije naručivanja. Inačice u nastavku su ono što objavljuju dva prodavača rezervnih dijelova, provjereno 9. listopada 2026. (Hidraulika misije; Hydra dijelovi SAD). Oba su komercijalni izvori s dijelovima za prodaju, a nijedan popis nije iscrpan. Također su povezani: Mission imenuje Hydra Parts USA kao svog mrežnog maloprodajnog distributera, tako da jedan popis ne potvrđuje neovisno drugi. Oni pokazuju da verzije postoje. Ne pokazuju koji odgovara vašoj pumpi.
| Dio | Što pokazuju oglasi prodavača | Što snimiti |
|---|---|---|
| Sklop bloka cilindra i ploče ventila | Dvije stavke: 013 s oznakom R (CW/RH) i 014 s oznakom L (CCW/LH), količina po jedna u tablici Misije | Položaj iz kojeg je izašao stari sklop, sve oznake na staroj ploči ventila i puni kod modela |
| Prednja pogonska osovina | 12, 14 ili 17 klinastih zuba | Brojanje zuba, s kvadratom fotografije-na kraju osovine |
| Stražnja pogonska osovina | 12 ili 13 klinastih zuba; jedan referentni stupac u Misijinoj tablici umjesto toga prikazuje 14, pa popis smatrajte nepotpunim | Brojanje zuba, sa slikom |
| Sklop klina za naginjanje | 114,7 mm ili 121 mm | Fotografija stare igle naspram ravnala ili čeljusti s vidljivim oba kraja |
| Pilot zupčasta pumpa | "Mnogo različitih vrsta" | Fotografije pumpe i njezine montažne površine |
U prvom redu kazaljka pripada ploči ventila. Missionova stranica proizvoda za sklop navodi jedan blok cilindra i jednu desnu-(u smjeru kazaljke na satu) ploču ventila (Hidraulika misije). Nijedan prodavač ne kaže koji sklop ide u prednju ili stražnju pumpu, niti kako se R i L preslikavaju na danu rotaciju pumpe. Nemojte to zaključivati po naljepnicama. Potvrdite ga brojem dijela prema popisu dijelova za svoju šifru modela.
Na osovinama, Kawasakijeva kataloška tablica dimenzija daje JIS B 1603 klin s 14 zuba za K3V112 kraj osovine. Ostale brojke u popisima prodavača su razlog da brojite zube na osovini koju imate.
Na nagibnoj igli popis daje dvije duljine bez navođenja između koje dvije točke se duljina mjeri. Pitajte dobavljača na koju se dimenziju figura odnosi prije nego što je uskladite sa svojom mjerom.
Savjet za klupu:Označite prednju i stražnju stranu na regulatorima, pločama ventila i dijelovima rotacijske skupine prije nego što napuste stol. Zatim provjerite u priručniku za svoj model koji su od njih-specifični za položaj.
Što pročitati s natpisne pločice i starog dijela
Ovo je identifikacijski zapis. Prikupite ga prije nego što bilo koga pitate za ponudu:
- Puni kod modela i serijski broj s natpisne pločice, uključujući oba koda dizajna.
- Rotacija, R ili L, gledano s kraja osovine.
- Za dvostruku pumpu, bilo da je svaki dio za prednju ili stražnju pumpu.
- Broj zuba na prednjoj i stražnjoj osovini.
- Duljina nagibne igle, s gore opisanom fotografijom.
- Šifra regulatora i je li regulator prednji ili stražnji.
- Bez obzira je li ugrađena pilotska zupčasta pumpa ili PTO, s fotografijom.
- Proizvođač stroja, model i serijski broj te broj dijela pumpe proizvođača stroja ako ga imate.
Stavke 4 i 5 trebaju otvorenu pumpu. Ako je još uvijek na stroju, pošaljite ostatak i recite to.
Ako mijenjate cijelu pumpu umjesto da je popravljate,devet{0}}kontrolni popis za zamjenu crpkepokriva sučelje provjerava ovaj popis izostavlja.
Prvo provjerite: zamijenite, preradite ili ostavite
Kawasakijev javni katalog daje operativna ograničenja, ali ne istrošenost i pravila zamjene-ili-prerade. Oni se nalaze u servisnom priručniku za određeni model, tako da je svaka odluka u nastavku uokvirena kao što tražiti i što mijenja u redoslijedu.
Ležajevi
Bilješka uz nazivni tlak u katalogu ističe životni vijek ležaja kao iznimku kada se opisuje trajnost (Kawasaki Heavy Industries, katalog KPM1410). Donesite odluku o smjeru prije ponude, a ne nakon. Provjerite dopušta li priručnik za vaš model da se ležaj koji je skinut s osovine vrati natrag. Ako nije, dodajte valjkaste i igličaste ležajeve narudžbi.
Rotarijanska grupa
Potražite tretira li priručnik oštećenje bloka cilindra, klipova ili papuča kao razlog za zamjenu grupe kao kompleta. Članak Fluid Power World iz 2016. o hidrauličkim komponentama općenito kaže da bi lapping mogao biti prikladan za unutarnje trošenje gdje su površine još uvijek unutar prihvatljivih tolerancija, te da se u suprotnom bačve, klipovi i drugi unutarnji dijelovi ponovno proizvode ili zamjenjuju (Fluid Power World). To je opća izjava, a ne dodatak K3V112. Primijenjeno ovdje:
- Vidljiva oštećenjana bloku, klipovima ili cipelama, kao što su zarezi, udubljenja, pukotine ili tragovi zapljena: očekujte zamjenu i tražite i jedan-dio i potpunu-grupnu ponudu.
- Lagano trošenje:prerada je moguća samo ako je svaka dimenzija unutar ograničenja proizvođača, a samo trgovina koja drži ta ograničenja za vaš model može učiniti taj poziv.
Ovaj vodič ne prikazuje granice trošenja.
Regulator i pilot zupčasta pumpa
Provjerite tretira li ih priručnik kao popravljive ili kao potpuno zamijenjene stavke i riješite to prije nego što kupite komplet brtvi regulatora. Ostavite vijke za podešavanje i sigurnosne matice onakvima kakve ste pronašli, osim ako priručnik za vaš model ne navodi drugačije.
Ono što nađete unutra također ukazuje na uzrok, a uzrok se mora popraviti ili će se novi dijelovi pokvariti na isti način. Uzorci u nastavku potječu iz članka Power & Motion iz 2021. o pumpama s promjenjivim klipom općenito, koji je napisao upravitelj u tvrtki koja prodaje usluge popravka (Snaga i kretanje). Čitajte ih kao tragove, a ne kao dijagnozu.
| Mogući uzrok | Damage članak povezuje s njim |
|---|---|
| Kontaminirano ulje | Zareze na pločici ventila, ogrebotine na bačvama i prednjim stranama klipa, klipovi zaglavljeni u provrtima cilindara |
| Prolazni skokovi tlaka | Klipovi slomljeni na vratu, slomljene osovine, pukotine u bloku između otvora |
| Blokiran ili ograničen ulaz | Kavitacijsko oštećenje na ploči ventila |
| Pretjerani pritisak kućišta | Udubljena ili zarezana zakretna ploča, oštećene papuče i držač papuče, pomaknuta brtva vratila |
Komplet brtvi, komplet rotacijske skupine, pojedinačni dijelovi ili zamjenska pumpa
Kupujte na razini štete koju ste pronašli, a ne na razini simptoma. Tablica je naše tumačenje izvora u prethodnom odjeljku, a ne pravilo proizvođača.
| Opcija | Odgovara kada | Što pokreće trošak | Glavni rizik | Što mora biti navedeno u citatu |
|---|---|---|---|---|
| Samo komplet brtvi | Propuštanje je vanjsko, a unutarnji dijelovi su pregledani i ispravni | Niska cijena dijelova; rad na skidanju i ponovnom sastavljanju i dalje se primjenjuje | Ne vraća tlak ili protok izgubljen zbog unutarnjeg trošenja | Koju konfiguraciju crpke pokriva i jesu li uključeni regulator, zupčasta pumpa i kardanske brtve |
| Pojedinačni dijelovi | Jedan dio koji se može identificirati je oštećen, kao što je osovina ili klin za naginjanje, a njegovi spojni dijelovi su zdravi | Dio plus rad | Greška u verziji ili novi dio radi protiv istrošenog partnera | Broj dijela, verzija (broj zuba, duljina, ruka) i količina |
| Komplet rotirajućih grupa | Blok cilindra, klipovi ili papuče su oštećeni | Većina računa za dijelove, obično s dodanim ležajevima i brtvama | Ponovite kvar ako je uzrok još uvijek u sustavu; kriva ruka naredila | Svaki dio u kompletu, ruka, i pokriva li jednu rotacijsku grupu ili obje |
| Zamjenska pumpa | Kućište je oštećeno, obje rotacijske grupe su oštećene ili se cijena popravka približava cijeni zamjene | Cijena pumpe, prijevoz i vrijeme isporuke | Puni kod modela i sučelje stroja moraju odgovarati | Potpuna konfiguracija ponuđene jedinice s crtežom |
Naziv kompleta ne govori vam što se nalazi u kompletu. U tablici dijelova jednog prodavatelja, red pod nazivom "Kompletan komplet rotacijske grupe" nosi broj dijela kompleta-brtve i opisan je kao brtve i O-prstenovi za tandem pumpu, regulatore, pumpu s pilot zupčanikom i PTO. Stranica proizvoda istog prodavatelja pod tim nazivom navodi blok cilindra, ploču ventila, set klipova, ploču za držanje, kugličnu vodilicu i opruge (Tablica hidraulike Mission; stranica proizvoda, oba provjerena 9. listopada 2026.). Zatražite od svakog dobavljača popis-po-redak s brojevima dijelova, količinama i onim što je isključeno.
Za posljednji redak tablice, isti članak Fluid Power World navodi opće pravilo: popravak ima smisla ako ne košta više od 60 do 70 posto nove komponente. Dodaje iznimku. Ako nova jedinica nije odmah dostupna, a kritični stroj ne radi, popravak može biti praktičan uz višu cijenu. Pravilo pokriva hidrauličke komponente općenito i nije prag. Da biste ga primijenili, podijelite puni trošak popravka s isporučenom cijenom zamjenske pumpe. U cijenu popravka uračunajte dijelove, ležajeve, brtve, rad i testiranje i zatražite obje ponude u isto vrijeme.
Primjer rada (pretpostavljene brojke, bilo koja valuta):ako popravak iznosi ukupno 6.000, a zamjenska pumpa je navedena na 10.000 isporučenih, omjer je 6.000 ÷ 10,000 =0.60, na donjem rubu tog raspona. Ako traka-dolje dodaje drugu rotacijsku grupu i popravak dosegne 8000, omjer je0.80, iznad njega.
Ovi brojevi su izmišljeni da pokažu aritmetiku. Nisu cijene. Omjer je jedan unos. Postavite ga uz vrijeme isporuke za svaku opciju, trošak stroja koji stoji u stanju mirovanja i jamstvo koje svaki dobavljač daje u pisanom obliku.
Ako usporedba ukazuje na zamjenu,K3V112 cijela stranica pumpenavodi rasporede koje gradimo. To je početna točka, a ne prikladna potvrda. To dolazi iz vašeg punog koda modela i provjere crteža.
Prije naručivanja: potvrdite da je crpka problem
Novi unutarnji dijelovi neće popraviti kvar koji se nalazi u odvodnom vodu, usisnom vodu ili filtraciji. Vrijedno je napraviti tri provjere prije nego što narudžba ode.
Protok odvoda kućišta
Kawasakijev katalog ne daje ograničenje protoka odvoda kućišta. Kao opći vodič, gore citirani članak Power & Motion kaže da protok odvoda veći od 10 posto ukupnog kapaciteta protoka pumpe ukazuje na prekomjerno trošenje. Također kaže da metoda nije valjana za pumpe s unutarnjom provjerom između kućišta i usisne cijevi. Tretirajte očitanje blizu te razine kao razlog za pregled, a ne kao razlog za naručivanje. Uspoređujte očitanja samo pri istom tlaku, brzini i temperaturi ulja.
Pritisak kućišta
Kawasakijev katalog kaže da tlak u kućištu ne smije prijeći 0,1 MPa normalno i 0,4 MPa na vrhuncu, te da odvodno crijevo i odvodni filtar trebaju biti odgovarajuće veličine. Priloženi dijagram prikazuje vršnu vrijednost kao prijelaznu pojavu od 0,1 sekunde. Ograničeni odvodni vod koji drži kućište iznad tih vrijednosti je greška sustava, a to je stanje povezano s oštećenjem papuče i zakretne ploče u gornjoj tablici.
Usisavanje i filtracija
Provjerite usisni filtar i povratni filtar, uključujući kako je filtar sastavljen. U temi iz 2015. na Forumima o teškoj opremi, pokretač teme, opisujući Kobelco SK130-8 s opetovanim kvarovima glavne crpke, izvijestio je da je pronašao premosni ventil filtra koji je instaliran naopako, što je propuštalo nefiltrirano ulje (Forumi o teškoj opremi). To je neprovjereni račun jednog korisnika foruma i nije naveden model pumpe. Uključen je jer pokazuje vrstu greške koju narudžba dijelova ne može riješiti.
Originalni, rezervni i prerađeni dijelovi: što tražiti
Oznaka dijela govori vam manje od papirologije koju je dobavljač spreman poslati s njom. Tri pitanja se često postavljaju zajedno i trebaju se postaviti odvojeno:
Podrijetlo
Tko je proizveo dio i prodaje li se kao originalni Kawasaki, prerađeni ili kompatibilni?
Sljedivost
Koji dokumenti povezuju ovaj dio s tim proizvođačem: pakiranje, broj dijela, serija ili zapisnik o inspekciji?
Autorizacija
Ako se prodavač opisuje kao ovlašteni Kawasaki kanal, što to pokazuje?
Treće je pitanje o prodavatelju, a ne o dijelu. Dio kupljen izvan ovlaštenog kanala stoga nije ne-originalan, a pismo autorizacije ne potvrđuje da je verzija prava za vašu pumpu.
Bez obzira na podrijetlo, pitajte i pismeno:
- Jesu li blok cilindra i ploča ventila isporučeni zajedno i za koju ruku.
- Kakav zapisnik o inspekciji dolazi s kliznim površinama i je li sastavljena rotacijska grupa ili pumpa testirana prije otpreme.
- Što pokriva jamstvo, koliko dugo i što se događa ako se pokaže da je verzija pogrešna.
Ova pitanja pokrivaju samo dijelove. Za procjenu dobavljača u cjelini pogledajte našu usporedbuoriginalne i aftermarket hidrauličke pumpe.
Nakon obnove: uvjeti potrebni za nove dijelove
Prepravljena pumpa mora raditi u skladu s objavljenim uvjetima Kawasakija za ulje i ugradnju. Vrijednosti u nastavku su iz kataloga KPM1410, od listopada 2014., što je bilo izdanje povezano s Kawasakijeve stranice proizvoda K3V/K5V 9. listopada 2026. (Kawasaki Heavy Industries). Katalog opisuje svoje tehničke podatke kao tipične vrijednosti, a ne zajamčene.
| Stanje | Što navodi katalog |
|---|---|
| tekućina | Hidraulička tekućina protiv-trošenja; konzultirajte Kawasaki za druge tekućine |
| Raspon viskoznosti | 10 do 1000 mm²/s |
| Raspon temperature ulja | −20 do +95 stupnjeva |
| Čistoća | Najmanje NAS 1638 klasa 9 (ISO 4406 -/18/15), s kontinuiranim filtriranjem |
| Filtriranje | Nazivni filtar od 10 μm u povratnom vodu; 80 do 150 oka u usisnom vodu |
| Pritisak kućišta | Ne više od 0,1 MPa normalno i 0,4 MPa na vrhuncu |
| Montaža i odvod | Osovina vodoravna; odvod iz gornjeg odvodnog otvora, omča iznad vrha kućišta pumpe, u cijevi koja nije manja od otvora |
| Prije početka | Napunite kućište pumpe tekućinom iz sustava kroz odvodni priključak kućišta; kućište mora ostati puno |
| Veza pogona | Fleksibilna spojka; paralelna pogreška unutar ±0,03 mm; nema radijalnog ili potisnog opterećenja na kraju osovine |
Vrijednosti viskoznosti i temperature vanjski su rasponi navedeni u katalogu, a ne preporučena radna točka.
Punjenje kutije je korak za zaštitu.Japanski tekst istog dvojezičnog kataloga dodaje da se, bez ulja u kućištu, unutarnji dijelovi mogu zaglaviti zbog nedostatka podmazivanja.
Katalog daje uvjete instalacije, a ne redoslijed puštanja u rad. Za prvo pokretanje, ispiranje i prihvaćanje nakon ponovne izrade, slijedite postupak u priručniku pumpe za vaš model i upute proizvođača stroja.
Kontrolni popis narudžbe i sljedeći korak
Dobavljač može potvrditi samo dijelove pumpe K3V112 u odnosu na ono što pošaljete, stoga pošaljite sve u jednoj poruci:
- Identifikacijski zapisnik s gornjeg popisa, s fotografijom pločice
- Količina svakog dijela ili kompleta, datum do kojeg trebate i odredište isporuke
- Zatraženi dijelovi, grupirani po sklopu i opcija koju želite ponuditi: komplet brtvi, pojedinačni dijelovi, rotacijska grupa ili kompletna pumpa
- Zahtjev za red{0}}po-linije kompleta s brojevima dijelova, količinama i izuzecima
- Dokazi koje želite s dijelovima: podrijetlo, dokumenti o sljedivosti, zapisnik o inspekciji, uvjeti jamstva
- Skinite-nalaze i fotografije ploče ventila, prednje strane bloka cilindra i papuča, ako je pumpa već otvorena
- Do sada obavljene provjere sustava: protok odvoda kućišta, tlak kućišta, cjedilo i filtar
- Zahtjev za kompletnu-cijenu pumpe uz ponudu dijelova, tako da možete izračunati omjer popravka
Ne morate otvoriti pumpu da biste poslali prvi upit. Šifra modela, rotacija, šifra regulatora, količina i odredište dovoljni su za početak.
Ovaj popis funkcionira sa svim dobavljačima dijelova. Sheungchakov objavljeni asortiman K3V112 kompletne su pumpe u S, DT, DP i DTP rasporedu. Ako vaša usporedba ukazuje na zamjenu, pošaljite fotografiju pločice s imenom i identifikacijski zapis putem našegformular za upit. Zatražite provjeru modela, provjeru crteža i ponudu koja navodi punu konfiguraciju ponuđene pumpe.
