Odabir ili zamjena klipne pumpe Bosch Rexroth A10VSO zahtijeva usklađivanje postavki upravljačkog ventila s točnom hidrauličkom logikom glavnog stroja. Vrste upravljanja a10vso dfr dflr dr određuju kako pumpa prilagođava svoj pomak pod promjenjivim opterećenjima. Ovaj izbor izravno oblikuje usklađenost sustava i energetsku učinkovitost. Ova analiza razbija mehaničke razlike između ovih tipova kontrole a10vso na temelju službenih dokumenata. Koristite ga za usmjeravanje inženjerskih izbora, prilagodbi na terenu i odluka o kupnji.
Kako rade kontrole A10VSO DR, DFR i DFLR
Serija A10VSO služi za-industrijska podešavanja s otvorenim krugom. Razlikuje se od mobilne serije A10VO uglavnom po dostupnim kontrolama i unutarnjem dizajnu ležaja. Inženjeri moraju provjeriti dostupnost kontrole za svaku specifičnu veličinu pumpe. Ne podržavaju sve veličine složenu postavku DFLR-a. Kontrolni ventil djeluje kao mehanički mozak pumpe. Usmjerava ulje pod pritiskom do upravljačkog klipa, koji naginje zakretnu ploču prema povratnoj opruzi.
TheDRpostavka djeluje kao regulator tlaka. Njegov glavni zadatak je ograničiti vršni tlak u sustavu unutar radnog raspona pumpe. Jednom kada tlak dosegne mehaničku postavku opruge pilota, upravljački kalem se pomiče. Šalje ulje u upravljački cilindar. Ovaj tlak ulja nadjačava povratnu oprugu i smanjuje kut zakretne ploče. Učinak pumpe pada blizu nule. Kao rezultat toga, crpka održava postavljeni tlak bez ispuštanja dodatnog protoka preko sigurnosnog ventila.
TheDFR i DFR1postavke djeluju kao regulatori tlaka i protoka. Pokreću se metodom detekcije opterećenja-opisanoj u dokumentima Bosch Rexroth AG. Ove kontrole usklađuju izlaz pumpe s točnim protokom koji zahtijevaju aktuatori. Oni to rade pomoću signala razlike tlaka koji se šalje iz smjernog ventila natrag u crpku. Zbog toga crpka osigurava samo protok potreban za trenutni pokret. Time se smanjuje nakupljanje topline tijekom cijelog radnog ciklusa.
TheDFLRpostavljanje dodaje mehanički limitator snage kontrolama tlaka i protoka. Stalno prati pritisak i protok zajedno. Kontrola isključuje pumpu ako zahtjev za snagom premaši mehaničku granicu pogonskog motora. Provjera tvorničke postavke snage obavezna je za DFLR crpke. Neispravna krivulja zakretnog momenta zaustavit će električni motor ili ostaviti pogonsku snagu neiskorištenom.
Fundamentalna mehanika detekcije-opterećenja u DFR/DFR1
Su-osjetljivi na opterećenje ovise o mehaničkoj ravnoteži postavljenoj preko mjernog otvora. U većini postavki ovaj je otvor proporcionalni usmjereni ventil u glavnom vodu. DFR regulacijski ventil osjeća pad tlaka preko ovog vanjskog otvora. Koristi ravnotežu tlaka opisanu Bernoullijevim jednadžbama za podešavanje zakretne ploče. Kalem uravnotežuje tlak opterećenja plus silu opruge s izlaznim tlakom pumpe kako bi se održala stabilna granica tlaka.
Kada se ventil otvori šire, pad tlaka na otvoru nakratko opada. Ova promjena čini pomicanje kalema i odzračivanje ulja iz upravljačkog klipa. Povratna opruga zatim gura zakretnu ploču do strmijeg kuta. Zapremnina pumpe raste dok se granični tlak ne vrati. Kada se ventil zatvori, pad tlaka raste. Ovo tjera ulje natrag u kontrolni klip kako bi se smanjio učinak pumpe.
Fizička razlika između DFR-a i DFR1 uključuje samo interni put X porta na kontrolnom bloku. Standardna DFR kontrola uključuje mali unutarnji otvor za odzračivanje. Povezuje-cijev za mjerenje opterećenja s odvodom kućišta pumpe. Ovaj otvor odzračuje-signal detekcije opterećenja kada se usmjerni ventil centrira, spuštajući pumpu na niski tlak u stanju pripravnosti. Postavka DFR1 u potpunosti izostavlja ovaj unutarnji otvor za odzračivanje. Sustavi koji koriste DFR1 moraju osigurati vanjski odvodni put u bloku ventila za odzračivanje signala.
Zbog ove razlike, dvije postavke nisu međusobno zamjenjive.

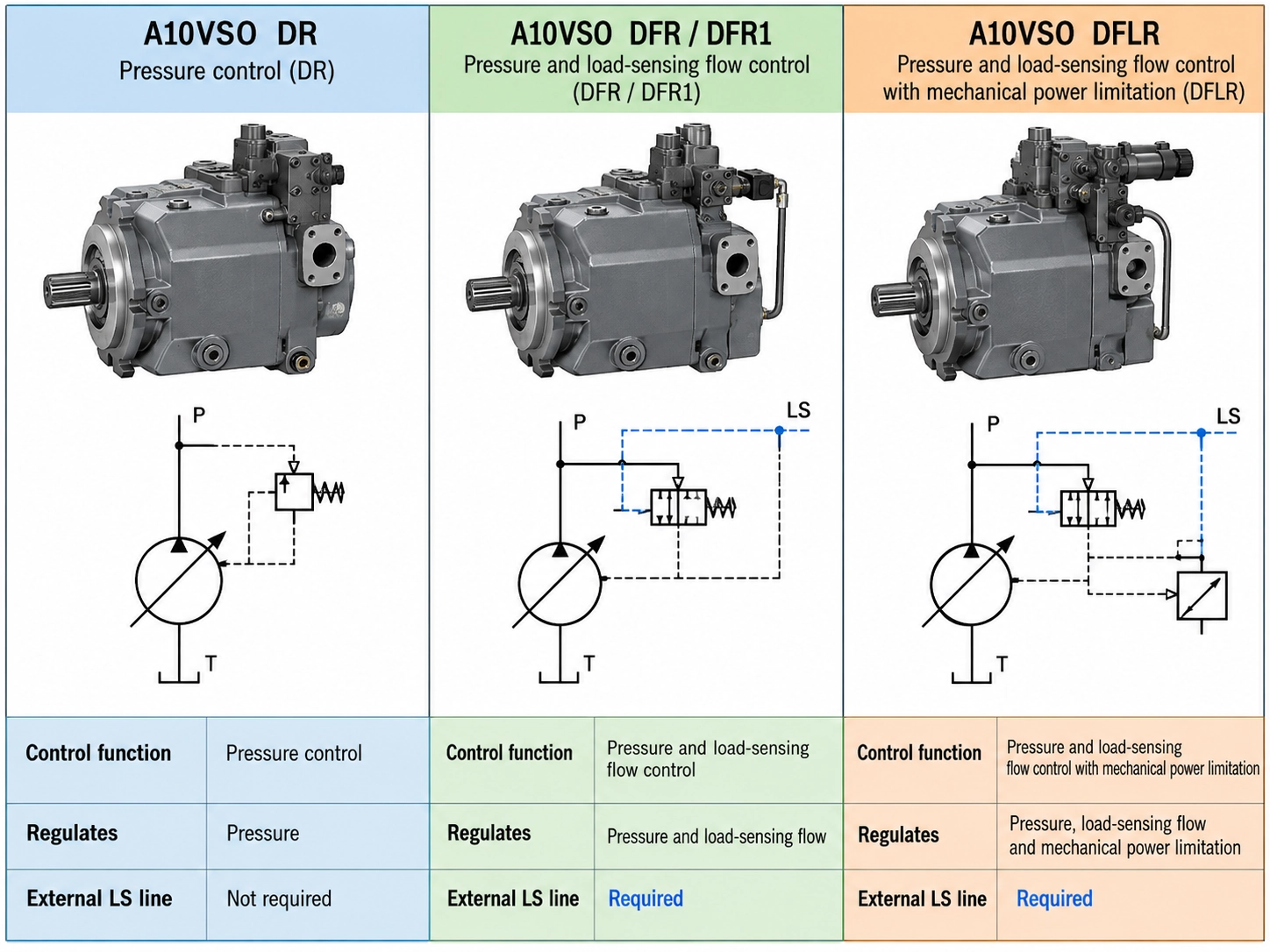

A10VSO DR vs DFR vs DFLR: Sveobuhvatna tehnička usporedba
Provjera vrijednosti osnovnog tlaka prvi je korak u usklađivanju vrste upravljanja s industrijskim poslom. Bosch Rexroth AG postavlja nazivni tlak od 280 bara i vršni tlak od 350 bara za A10VSO serije 31 i 32 u veličinama od 18 do 140. Za manju pumpu veličine 10 u seriji 52, Bosch Rexroth AG navodi nazivni tlak od 250 bara i vršni tlak od 315 bara.
Te se kontrole razlikuju uglavnom po varijablama koje reguliraju i vanjskim vodovima koje trebaju pokrenuti. DR ne treba vanjske pilot linije. Radi kao samostalna petlja koja nadzire samo vlastiti izlazni priključak. DFR-u je potrebna namjenska linija za-osjećaj opterećenja usmjerena od aktuatora do priključka X na upravljačkoj jedinici pumpe. DFLR treba isti vanjski krug, ali dodaje mehaničku postavku snage koja mora odgovarati motoru. Zbog toga je zamjena DFLR-a složenija.
| Vrsta kontrole | Kontrolirane varijable | Potrebe vanjskog strujnog kruga | LS sposobnost | Ograničenje snage | Složenost zamjene |
|---|---|---|---|---|---|
| DR | Pritisak | Nijedan | Ne | Ne | Niska |
| DFR / DFR1 | Pritisak, Protok | Mjerni otvor, LS linija | Da | Ne | srednje |
| DFLR | Pritisak, protok, snaga | Mjerni otvor, LS linija | Da | Da | visoko |
Inženjeri moraju pregledati postojeće hidrauličke postavke prije naručivanja zamjenske pumpe. Nadogradnja s DR na DFR zahtijeva nove pilot vodove i modificirane usmjerne ventile. Zamjenom DFLR-a za DFR potpuno se uklanja ograničenje snage. Taj prekidač dovodi električni motor u opasnost od pregrijavanja tijekom razdoblja visokog tlaka i velikog protoka.
Praktično podudaranje aplikacija: Koja konfiguracija vam je potrebna?
Odabir odgovarajuće kontrole zahtijeva pregled radnog ciklusa, veličine motora i ograničenja topline stroja. Kontrola pumpe mora odgovarati načinu na koji aktivatori povlače ulje tijekom vremena.
- DR postavkeodgovaraju sustavima koji trebaju stabilan tlak s malim protokom tijekom dugih razdoblja držanja. Industrijske preše često koriste DR kontrole za držanje sile stezanja na dijelu. Crpka se smanjuje do protoka blizu nule dok održava postavljeni tlak. Time se smanjuje potrošnja energije i nakupljanje topline tijekom koraka držanja.
- DFR postavkefit sustave gdje više pokretača radi različitim brzinama i opterećenjima tijekom ciklusa. Alatni strojevi i proizvodne linije koriste DFR kontrole za opskrbu samo protokom koji je potreban proporcionalnim ventilima. To sprječava veliko nakupljanje topline uzrokovano ispuštanjem ulja preko sigurnosnog ventila, dopuštajući manje spremnike ulja i manje hladnjake.
- DFLR postavkeneophodni su za teške sustave gdje vršna hidraulička snaga premašuje snagu elektromotora. Velike preše za oblikovanje i drobilice koriste DFLR kontrole za brzi rad pod malim opterećenjima i automatski usporavaju kako pritisak raste. Ova konstantna krivulja snage sprječava zaustavljanje motora, a istodobno dobiva najviše posla od dostupne snage.
Ova pravila odražavaju standardnu inženjersku praksu. Unatoč tome, proizvođači strojeva povremeno odstupaju od njih zbog ograničenja troškova ili starijih dizajna sklopova.
Provjera stvarnog kontrolnog koda na instaliranoj pumpi ostaje jedini siguran način za potvrdu ispravne postavke.
Usporedba vremena odziva A10VSO DFR i DFLR
Ograničivač snage u postavci DFLR dodaje prigušivanje u upravljački krug. Ova promjena utječe na to koliko brzo pumpa reagira na iznenadne promjene opterećenja. Kada se usmjereni ventil brzo zatvori, crpka se mora odmah vratiti na nulu. Brza reakcija sprječava skokove tlaka od oštećenja nizvodnih dijelova.
Standardna DFR kontrola obično se prekine unutar 20 do 40 milisekundi, ovisno o veličini pumpe i radnom tlaku. Ulje teče izravno od upravljačkog ventila do upravljačkog klipa uz mala ograničenja. U postavci DFLR, ulje prvo mora proći kroz dodatne ventile, opruge i kanale u bloku snage. Ovaj dodatni volumen i otpornost na tekućinu malo odgađaju vrijeme uništenja.
U dinamičkim krugovima koji se brzo mijenjaju, ova kratka odgoda može uzrokovati skokove tlaka koji premašuju postavku sigurnosnog ventila. Ovi šiljci stvaraju buku i ubrzavaju trošenje dijelova. Inženjeri sa strogim ciljevima odziva često biraju DFR kontrole i umjesto njih koriste veće motore. Zamjenjuju uštedu energije DFLR-a za bolje praćenje tlaka. Za standardne industrijske strojeve, razlika u odzivu ostaje mala, ali sustavi s-zatvorenom{5}}petljom velike brzine zahtijevaju veliku pozornost.
A10VSO Koraci postupka podešavanja kontrolnog tlaka
Podešavanje ovih ventila na terenu zahtijeva kalibrirani manometar na izlazu crpke. Modeli s-osjetljivošću opterećenja također trebaju drugi mjerač na X priključku. Postavljanje ovih ventila bez odgovarajućih mjerača često uzrokuje nestabilnost sustava ili kvar pumpe zbog prekomjernog tlaka.
- Najprije postavite maksimalni tlak sustava na DR kompenzatoru, bez obzira na vrstu upravljanja. Pronađite vijak za podešavanje tlaka na tijelu glavnog ventila. Okrenite vijak u smjeru kazaljke na satu kako biste podigli granicu tlaka ili ga okrenite suprotno od kazaljke na satu kako biste ga spustili. Usmjerite crpku prema zatvorenom usmjernom ventilu kako biste očitali maksimalni tlak na izlaznom manometru.
- Zatim podesite diferencijalni tlak na modelima DFR i DFLR. Diferencijalni vijak nalazi se pored tlačnog vijka na istom bloku. Standardna tvornička postavka obično je 14 bara. Da biste to provjerili, pokrenite aktuator ravnomjernom, umjerenom brzinom. Razlika između manometra na izlazu i manometra X otvora pokazuje diferencijalni tlak. Okrenite vijak u smjeru kazaljke na satu kako biste podigli diferencijal, što povećava tlak u stanju pripravnosti i ubrzava odgovor.
- Kalibrirajte ograničenje snage na modelima DFLR samo ako krug uključuje mjerač protoka i ventil za punjenje. Podešavanje snage mijenja napetost opruge na hiperboličnom kalemu u sekundarnom kućištu. Ne preporučuje se podešavanje ove postavke bez hidrauličkog ispitnog stola. Ako postavite previsoko ograničenje, elektromotor će se preopteretiti prije nego što crpka počne otkazivati.
Pričvrstite sve vijke za podešavanje pričvrsnim maticama čim kalibracija završi. Ovaj korak sprječava da vibracija stroja kasnije promijeni postavke.
Analiza načina kvara upravljačkog ventila A10VSO: Zašto otkazuju klipne papuče
Timovi za održavanje često za kvarove crpke krive neispravan regulacijski ventil. Glavni uzrok, međutim, obično dolazi od stanja sustava koja onemogućuju pravilan rad kontrole. Kada rastavljanje pumpe pokaže jako istrošene cipele ili odvojene cipele, uzrok je gotovo uvijek loše podmazivanje, a ne kvar u kontrolnom bloku.
- Visoki odvodni tlak kućištagura papuče klipa s zakretne ploče tijekom usisnog takta. A10VSO zahtijeva da tlak kućišta ostane ispod 2 bara apsolutno u svim radnim uvjetima. Kada začepljeni odvodni filtri ili mali povratni vodovi guraju tlak iznad ove granice, uljni film na papučici popušta. Cipele tada udaraju o zakretnu ploču.
- Visoki usisni vakuumuzrokuje isto mehaničko oštećenje različitim procesom. Ako ograničenje usisavanja prijeđe 0,8 bara apsolutno, ulje ne može dovoljno brzo napuniti cilindre tijekom usisa. Rezultirajuća kavitacija nagriza ploču ventila i stvara implozije koje lome cipele. Krhotine tada ulaze u kontrolni ventil i zaglavljuju kalem.
- Neodgovarajuća viskoznost uljasprječava da se kontrolni kalem pomiče kako je predviđeno. Ako je ulje pregusto tijekom hladnog pokretanja, kontrolni klip reagira presporo da bi uništio pumpu, uzrokujući skokove visokog tlaka. Ako je ulje prerijetko zbog pregrijavanja, unutarnje curenje iza kalema sprječava pumpu da održi postavljeni tlak, ostavljajući stroj trom.
Ispravljanje ovih problema je obavezno prije instaliranja nove pumpe. Zamjenska jedinica će pretrpjeti isti kvar ako tlak kućišta ili usisni vakuum ostanu izvan raspona.
Inženjerske posljedice netočnog odabira upravljanja
Zamjena jedne vrste upravljanja drugom bez promjene strujnog kruga uzrokuje radni kvar i često oštećuje stroj. Ugradnja DR crpke u DFR krug ostavlja-cijev za mjerenje opterećenja nezakvačenim ili začepljenim. Bez spoola protoka za očitavanje zahtjeva opterećenja, DR pumpa ostaje na punom učinku dok se ne postigne vršni tlak. Izbacuje sav taj višak ulja preko sigurnosnog ventila, pregrijavajući tekućinu za nekoliko minuta.
Zamjenom DFLR pumpe standardnom DFR pumpom uklanja se limitator snage koji štiti motor. Kada stroj treba visoki tlak i veliki protok u isto vrijeme, DFR pumpa pokušava isporučiti oboje. Ovaj zahtjev povlači previše struje i okida glavni prekidač, uzrokujući iznenadna isključenja tijekom vršne proizvodnje.
| Serija/model pumpe | Opcija kontrolera | Standard / Direktiva | Ključna specifikacija / prag |
|---|---|---|---|
| A10VSO serija 31 (NG18–100) | DG (dva-boda izravno) | DIN EN ISO 80079-36 | 280 bara nominalnog tlaka |
| A10VSO serija 32 (NG18–140) | DRG (daljinski tlak) | DIN EN ISO 80079-37 | Maksimalni pritisak 350 bara |
| A10VSO serija 52 (veličina 10) | Standardna hidraulika | Direktiva 2014/34/EU | 250 bara nazivnog tlaka |
| A10VSO serija 52 (veličina 10) | Standardna hidraulika | ISO 3019-2 (2 rupe) | Maksimalni pritisak 315 bara |
| A10VSO serija 31 (NG18) | ANSI B92.1a (Splined S) | DIN 6885 (P s ključem) | II 2G Ex h IIC T4-T1 Gb X |
| A10VSO serija 31 (NG100) | Metrički navoj 42 | ISO 3019-1 (Hub K01) | II 3G Ex h IIC T4-T1 Gc X |
Korištenje DFR pumpe u krugu izgrađenom za DFR1 odzračuje-signal senzora opterećenja u spremnik unutar kontrole pumpe. Crpka tada ne uspijeva izgraditi tlak u pripravnosti. Kao rezultat toga, ventili reagiraju sporo tijekom početka pokreta. Ove pogreške pri zamjeni uzrokuju produženi zastoj, bacanje novca i poništavaju jamstva proizvođača.
Vodič za zamjenu A10VSO: Prepoznavanje i pronalaženje prave pumpe
Pronalaženje prave zamjene zahtijeva podudaranje cijelog koda modela. Pumpe s identičnim vanjskim kućištem često sadrže potpuno različite unutarnje kontrole. Podudaranje samo pomaka, veličine ugradnje i nominalnog tlaka ne osigurava zajednički rad kontrola. Zanemarivanje kontrolnog koda je najčešća pogreška pri kupnji u održavanju hidraulike.
Ako izvorna natpisna pločica nedostaje ili je istrošena, inženjeri mogu identificirati vrstu upravljanja provjerom priključaka na bloku. Blok bez vanjskih pilot priključaka označava DR kontrolu. Blok s vanjskim X portom pokazuje na DFR, DFR1 ili DFLR kontrolu. Veće, sekundarno kućište opruge sa strane potvrđuje DFLR regulator snage.
Sheung Chak Hydraulics isporučuje provjerene zamjenske pumpe za punuSerija A10VSO. Njihov tehnički tim pregledava zahtjeve strujnog kruga kako bi potvrdio da svaka jedinica ima ispravnu kontrolu, rotaciju osovine i raspored priključaka za izravnu ugradnju. Kupci mogu pregledati detaljne specifikacije i tehničke vodiče na svomstranice kategorijeza provjeru dimenzija i logiku upravljanja prije naručivanja.
Praktični predložak Zahtjeva za ponudu za A10VSO nabavu
Kupci moraju dostaviti potpune tehničke podatke kako bi dobavljači ponudili ispravnu pumpu. Izostavljanje kontrolnog koda ili postavke snage prisiljava dobavljača da pogađa. To nagađanje često dovodi do naručivanja pogrešne jedinice. Tablica ispod navodi obavezna polja za azahtjev za ponudukako bi se spriječili skupi povrati.
| Obavezno polje | Tehnička specifikacija | Napomene/Metoda provjere |
|---|---|---|
| Potpuni kod modela | npr. A10VSO 71 DFR1/31R-PPA12N00 | Čitajte izravno s metalne natpisne pločice |
| Serija i veličina pumpe | serija 31, 32 ili 52; Veličine od 10 do 140 | Određuje položaje montažne prirubnice i priključaka |
| Vrsta kontrole | DR, DFR, DFR1 ili DFLR | Provjerite prisutnost X priključka na kontrolnom bloku |
| Rotacija vratila | U smjeru kazaljke na satu (R) ili suprotno (L) | Gledano sa kraja pogonskog vratila |
| Postavka snage DFLR | npr. 22 kW pri 1500 o/min | Obavezno za DFLR; provjerite ocjenu glavnog pokretača |
| Diferencijalni tlak | npr. 14 bara | Navedite za DFR/DFR1 ako je potrebna prilagođena postavka |
Pružanje ovih potpunih detalja omogućuje dobavljaču da testira crpku u odnosu na izvorne radne brojeve. To osigurava pravilan rad zamjenske pumpe čim se sustav pokrene.
