Obje su jedinice zakretne ploče i savijene-osiaksijalni klipni strojevi. Koriste iste osnovne dijelove: cilindar koji se rotira, klipove paralelne s osi bačve i ploču ventila koja izmjenjuje tlak i usis. Razlikuje se gdje se kut nalazi i koji dio nosi opterećenje.
Taj jedan izbor utječe na maksimalnu brzinu, početni okretni moment, raspon pomaka, kako osovina podnosi bočna opterećenja, cijenu i može li se jedna jedinica zamijeniti drugom.

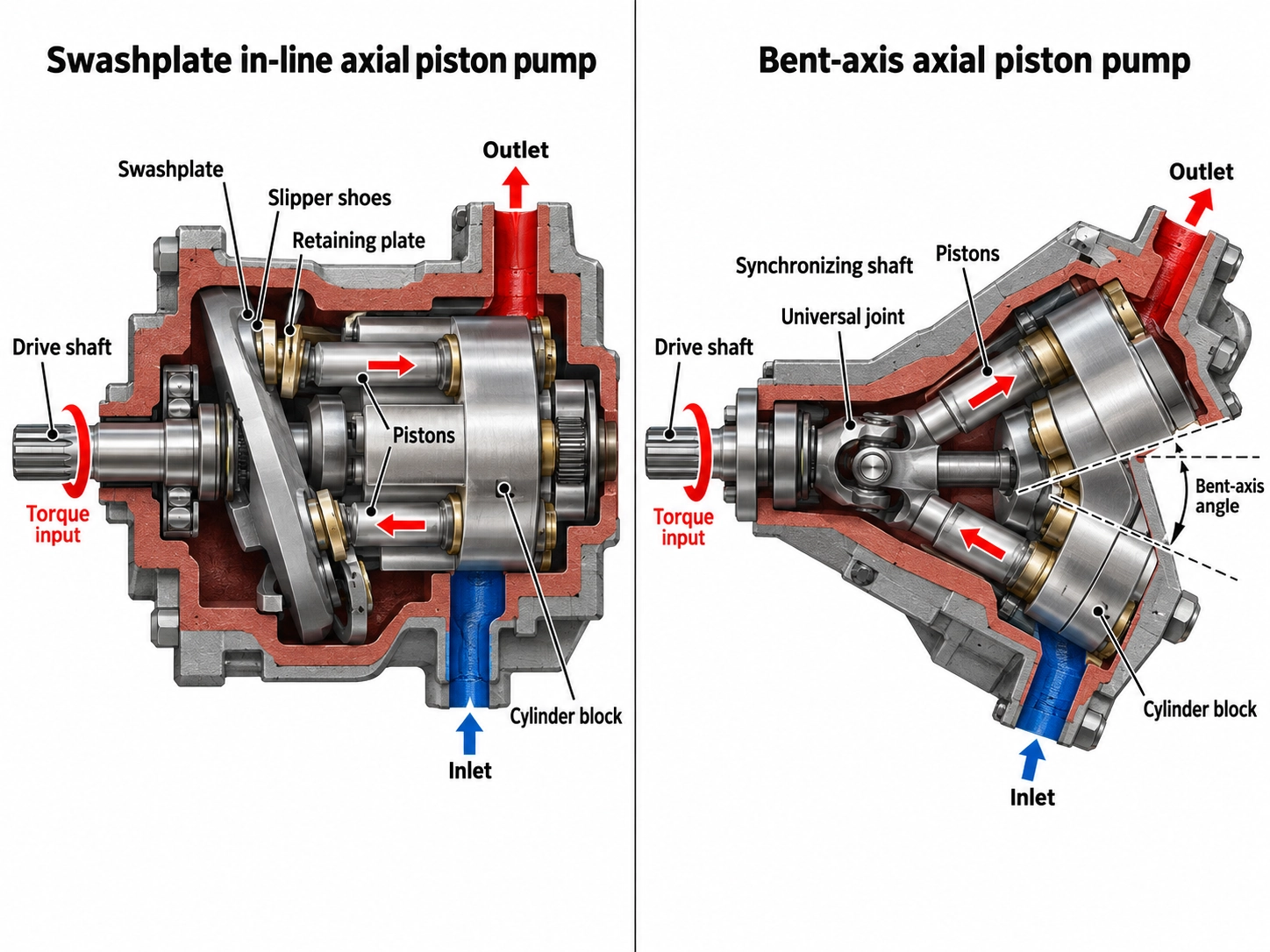

Gdje se nalazi kut i što pokreće što
Dizajn zakretne ploče (u-liniji).
Pogonsko vratilo i cilindar dijele jednu os. Klipovi se kreću na papučama uz nagnutu ploču. Kako se cijev okreće, kut ploče čini svaki hod klipa unutra i van. U motoru, klipovi pod tlakom guraju nagnutu ploču, zbog čega se cijev okreće, a cijev zatim okreće osovinu.
Insane Hydraulics sažima smjer sile ovako: u motorima s zakretnom pločombačva pokreće osovinu. (Luda hidraulika)
Dizajn sa-savijene osi
Cijev cilindra je nagnuta u odnosu na osovinu. Klipovi se spajaju na pogonsku prirubnicu na osovini, tako da sila klipa ide ravno u osovinu. Sinkronizacijski element zatim drži cijev da se okreće zajedno s osovinom. Taj element može biti središnja osovina, same klipnjače ili razvodni zupčanik. Ovdjeosovina pokreće cijev. (Luda hidraulika)
Parker, na primjer, koristi razvodni zupčanik za sinkronizaciju osovine i cijevi u svojoj seriji F11/F12. (Parker Hannifin, katalog MSG30-8249/UK)
Zašto je kut bitan
Hod klipa raste s kutom. Kut zakretne ploče obično je ograničen na manje od 20 stupnjeva, dok se jedinica sa savijenom-osom može saviti na oko 40 stupnjeva. (Hydraulic Supermarket, Brendan Casey) Pravi proizvodi obuhvaćaju taj raspon:
<20°
Tipično ograničenje zakretne ploče
~40 stupnjeva
Gornji raspon savijene-osi
40 stupnjeva
Parker F11/F12
32 stupnja
Danfoss H1B
- Parkerove fiksne jedinice F11/F12 koriste kut od 40 stupnjeva između osovine i bačve, što tvrtka smatra kompaktnom, laganom jedinicom. (Parker Hannifin)
- Danfossov motor s varijabilnom savijenom-osom H1B radi do 32 stupnja. (Danfoss)
Dulji hod znači veći pomak od manje cijevi i manje, manjih rotirajućih dijelova. Odatle dolazi većina prednosti savijene-osi.
Što pokazuju dvije kataloške jedinice pri istom deplasmanu
Općenite usporedbe lakše je prosuditi uz stvarne podatke. U tablici ispod nalaze se dva Bosch Rexroth motora fiksne-zapremine od oko 45 cc/okr jedan pored drugog, po jedan za svaki dizajn. Obje brojke potječu iz tehničkih tablica proizvođača. Teorijski redovi izračunati su kako je objašnjeno ispod tablice.
| Parametar | A10FM 45 (zakretna ploča) | A2FM 45 (savijena-os) |
| Pomak Vg | 44,5 cm³/okretaj | 45,6 cm³/okretaj |
| Nazivni / maksimalni tlak | 280 / 350 bara | 400 / 450 bara |
| Maksimalna brzina (podatkovna tablica) | 4.000 okretaja u minuti | 5.600 okretaja u minuti |
| Teoretski moment pri nazivnom tlaku | 198 Nm | 290 Nm |
| Teoretski protok pri maksimalnoj brzini | 178 L/min | 255 L/min |
| Teoretska hidraulička snaga (nazivni tlak, maksimalna brzina) | ≈ 83 kW | ≈ 170 kW |
| Izvor | Bosch Rexroth RE 91172 | Bosch Rexroth RE 91001 |
Kako su razrađeni izračunati redovi
• Teoretski zakretni momentT=Vg × Δp / (20π), u Nm, s Vg u cm³ i Δp u barima
• ProtokQ=Vg × n / 1000, u L/min
• SnagaP = Q × Δp / 600, u kW
Ove brojke izostavljaju volumetrijske i mehaničke gubitke. Oni također ne predstavljaju ocjenu kontinuiranog rada, jer jedinica nije namijenjena da radi pri maksimalnoj brzini i nazivnom tlaku u isto vrijeme dugo.
Kako čitati tablicu:
Pri gotovo istom pomaku, jedinica sa savijenom-osi je oko 40% brža (5600 naspram 4000 o/min). Ovo se poklapa s Caseyjevom općom tvrdnjom da motor sa savijenom-osom može raditi puno brže od-linijskog dizajna istog pomaka.
Dvije tablice s podacima svrstavaju obitelji u različite klase tlaka. I s višim tlakom i većom brzinom, jedinica sa savijenom-osi nosi oko dvostruko veću teoretsku hidrauličku snagu u sličnoj klasi pomaka.
List s podacima o zakretnoj ploči navodi početni moment pri 0 o/min i 280 bara od 170 Nm za veličinu 45. Njegov teoretski moment je 198 Nm, tako da isporučuje oko 86% pri odvajanju. Za manju veličinu 23, omjer je manji: 75 od 105 Nm, oko 71%. (Bosch Rexroth RE 91172) Tehnički list A2FM navodi "dobru startnu učinkovitost" kao značajku, ali u recenziranom izdanju ne daje tablicu okretnog momenta odvajanja. Casey stavlja prednost odvajanja savijene-osi na oko 5% u odnosu na-linijski motor istog pomaka.
To su dvije obitelji proizvoda jednog proizvođača, a ne zakon fizike. Neke pumpe s zakretnom pločom, na primjer, rade na višim tlakovima od A10FM. Upotrijebite tablicu da biste vidjeli kakve razlike trebate tražiti, a zatim provjerite stvarne podatkovne listove za svoje jedinice.
Ustupci- koji mijenjaju odluku
| Faktor | Zakretna ploča | Savijena-os |
| Maksimalni kut | Tipično < 20 stupnjeva | Do oko 40 stupnjeva |
| Brzina pri zadanom pomaku | Donji | viši |
| Moment odvajanja/male{0}}brzine | Donji; dodatno pada na malim veličinama (vidi gornju tablicu) | Oko 5% više (Casey) |
| Promjenjivi raspon pomaka | Uži | Otprilike dvostruko veći omjer udaraca (Casey) |
| Ide na nulti pomak | Uobičajeno | Neki modeli mogu, ne svi |
| Vanjsko radijalno opterećenje osovine | Provjerite podatkovni list; često ograničena | Za to dizajnirani teški valjkasti ležajevi |
| Prolazni-pogon za tandem pumpe | Široko ponuđen (npr. A10VSO) | Potvrdi po modelu |
| Trošak kupnje | Donji | Više, često znatno (Casey) |
Izvori: kut, omjer hoda, okretni moment i cijena su izHydraulic Supermarket. Nulti pomak i ležajevi obrađeni su u točkama ispod.
Neki od ovih redaka trebaju više konteksta:
Često se kaže da samo-linijski motori mogu postići hod do nule, što je nekim pogonima potrebno za slobodni hod ili promjenu načina rada. Caseyjev izraz je pažljiviji: ne mogu svi motori s promjenjivom-osi ići na nulu. Danfoss nudi varijabilni motor sa savijenom-osom s mogućnošću nula{5}}stupnjeva. (Danfoss H1B) Ako vaš pogon treba nulti pomak, zapišite to u specifikaciju i potvrdite za točan model. Nemojte to pretpostavljati prema vrsti dizajna.
U jedinici sa savijenom-osovinom, sila klipa ide ravno u osovinu, tako da ležajevi osovine nose velika opterećenja. Casey primjećuje da su ovi ležajevi skloniji ranom kvaru od-linijski ležajeva vratila. Mobile Hydraulic Tips kaže da je veća vjerojatnost da ćete zamijeniti ležajeve na savijenoj-osovinskoj pumpi. (Mobilni hidraulički savjeti)
Ti isti veliki konusni valjkasti ležajevi su razlog zašto jedinice sa savijenom-osovinom dobro podnose vanjska bočna opterećenja. Parker kaže da njegovi valjkasti-ležajevi za teške uvjete rada dopuštaju značajna vanjska aksijalna i radijalna opterećenja osovine. Mobile Hydraulic Tips naziva savijenu-os jakim izborom za pumpe koje pokreću zupčanici ili remenice. Rexroth dodaje da se postavljanjem smjera radijalne sile može smanjiti opterećenje ležaja i produljiti vijek trajanja. (Bosch Rexroth RE 91001)
Budući da osovina mora okretati tešku cijev, sinkronizacijski element je pod cikličkom torzijom. Insane Hydraulics povezuje ponovljene sinkronizacijske-lomove vratila s umorom od čestih, oštrih ubrzanja i usporavanja. (Luda hidraulika) Tretirajte ovo kao obrazac kvara viđen na terenu, a ne kvantificiranu stopu kvara. Još uvijek vrijedi provjeriti radne cikluse sa stalnim preokretom.
Kako se odgovor mijenja ovisno o primjeni
Bolji dizajn ovisi o poslu, a ne o samom dizajnu. Evo kako se gornje-utjehe odvijaju u uobičajenim slučajevima:
| Primjena | Polazna točka | Zašto i što provjeriti |
| Putni-zatvoreni krug ili pogonski pogoni sa širokim rasponom brzina | Motor s promjenjivom-osovinom | Dobro iskorištava svoj veliki raspon pomaka i veliku brzinu. Danfoss pozicionira svoj H1B uglavnom za-pogon zatvorenog kruga. Uobičajeni raspored uparuje varijabilnu pumpu s zakretnom pločom, poput A4VG-pumpe zatvorenog-kruga, s motorom varijabilne savijene-osi kao što je A6VM. Ovdje je tip kruga važan koliko i dizajn pumpe; naš vodič zaotvoreni krug naspram klipnih pumpi zatvorenog krugapokriva to zasebno. |
| Pumpe pogonjene remenom, zupčanikom ili PTO motora s bočnim opterećenjem na vratilu | Pumpa fiksne savijene-osi | Njegovi ležajevi su napravljeni za vanjsku radijalnu silu. Sheungchakove pumpe A2FO i A17FO, na primjer, imaju konstrukciju s fiksnom savijenom-osom. |
| Industrijski agregati, preše i alatni strojevi | Pumpa s varijabilnom zakretnom pločom | Kontrole tlaka, protoka i snage lako se postavljaju, a kroz-pogon omogućuje tandem pumpe. A10VSO, na primjer, dolazi s kontrolama uključujući DR, DFR i DFLR, s prolaznim-pogonom kao opcijom. Zapremina se mijenja jednostavno naginjanjem zakretne ploče, tako da je kontrola jednostavna, a troškovi niži. |
| Troškovi-umjerene-brzine, umjerenog{2}}tlačnih krugova | Jedinica zakretne ploče | Obično dovoljna izvedba po nižoj cijeni, što odgovara Caseyjevom trošku. |
| Motori koji se pokreću pod opterećenjem ili puze pri maloj brzini | Usporedite podatkovne listove | Usporedite okretni moment, a ne samo pomak. Kao što pokazuju podaci A10FM, manje veličine zakretne ploče mogu izgubiti primjetan udio teorijskog momenta pri 0 o/min. |
Zamjena: zadržati originalni dizajn
Kada pumpa ili motor zakažu, praktično pitanje je odgovara li zamjena originalu, a ne koji je dizajn općenito bolji. Prebacivanje sa savijene-osi na zakretnu ploču, ili obrnuto, nije zamjena-za-slično:
Nagnuta cijev daje jedinici sa savijenom-osi drugačiji oblik kućišta i duljinu. Montažne prirubnice, položaji priključaka i mjesta odvoda možda neće biti usklađeni.
Jedinica zakretne ploče postavljena tamo gdje jedinica sa savijenom-osovinom podnosi bočna opterećenja remena ili zupčanika možda neće biti ocijenjena za te sile.
U gornjoj tablici, jedinica sa savijenom-osom ocijenjena je za veću brzinu i višu klasu tlaka. Zamjena zakretne ploče istog pomaka mogla bi biti preopterećena.
Varijabilne jedinice dva dizajna koriste različite upravljačke mehanizme i raspone pomaka. Odaziv stroja promijenit će se čak i ako se veličine priključaka podudaraju.
Šifra modela obično vam govori dizajn. Među obiteljima koje Sheungchak opskrbljuje:
Savijena-os
motori A2FM i A6VM; A2FO i A17FO pumpe
Zakretna ploča
Pumpe A10VSO, A4VSO, A11VO, A4VG i K3V112
Kako dekodirati te kodove, pogledajtekako čitati kod modela A2FM.
Prije nego naručite zamjensku pumpu ili motor, potvrdite:
| 1 | punakod tipa i broj dijelas natpisne pločice. To uključuje obitelj dizajna, veličinu, seriju i kontrolu. |
| 2 | Smjer vrtnje, te je li krug otvoren ili zatvoren. |
| 3 | Vrsta osovine, prirubnica, položaji otvora, i mjesto odvoda kućišta. |
| 4 | Radni tlak, vršni tlak i brzina pogonapri vašem stvarnom radnom ciklusu, ne samo maksimumu s natpisne pločice. |
| 5 | Bilo kojevanjsko opterećenje osovinezbog neusklađenosti remena, zupčanika ili spojke. |
| 6 | Za varijabilne motore, bilo da pogon trebanula ili blizu-nula pomaka. |
| 7 | Vrsta tekućine, radna temperaturai razinu filtracije. |
Ako mjerite OEM dio u odnosu na naknadno prodanu jedinicu za isti model,originalna u odnosu na naknadnu hidrauličku pumpuobjašnjava koje ispitne dokaze treba tražiti.
Birajući između to dvoje
Odaberite savijenu-os kada...
Potrebna vam je velika brzina, velika gustoća snage, širok varijabilni raspon, jak okretni moment ili tolerancija za bočna opterećenja vratila, a viša cijena i održavanje ležaja su prihvatljivi.
Odaberite zakretnu ploču kada…
Potrebna vam je fleksibilna kontrola tlaka i protoka, putem-pogonskih tandem pumpi, ili sposobnost motora s nultim-zapreminom, ili je niži trošak nabave važniji od maksimalne brzine.
Za zamjenu, držite se već instaliranog dizajna osim ako inženjer nije pregledao montažu, opterećenja i kontrole.
